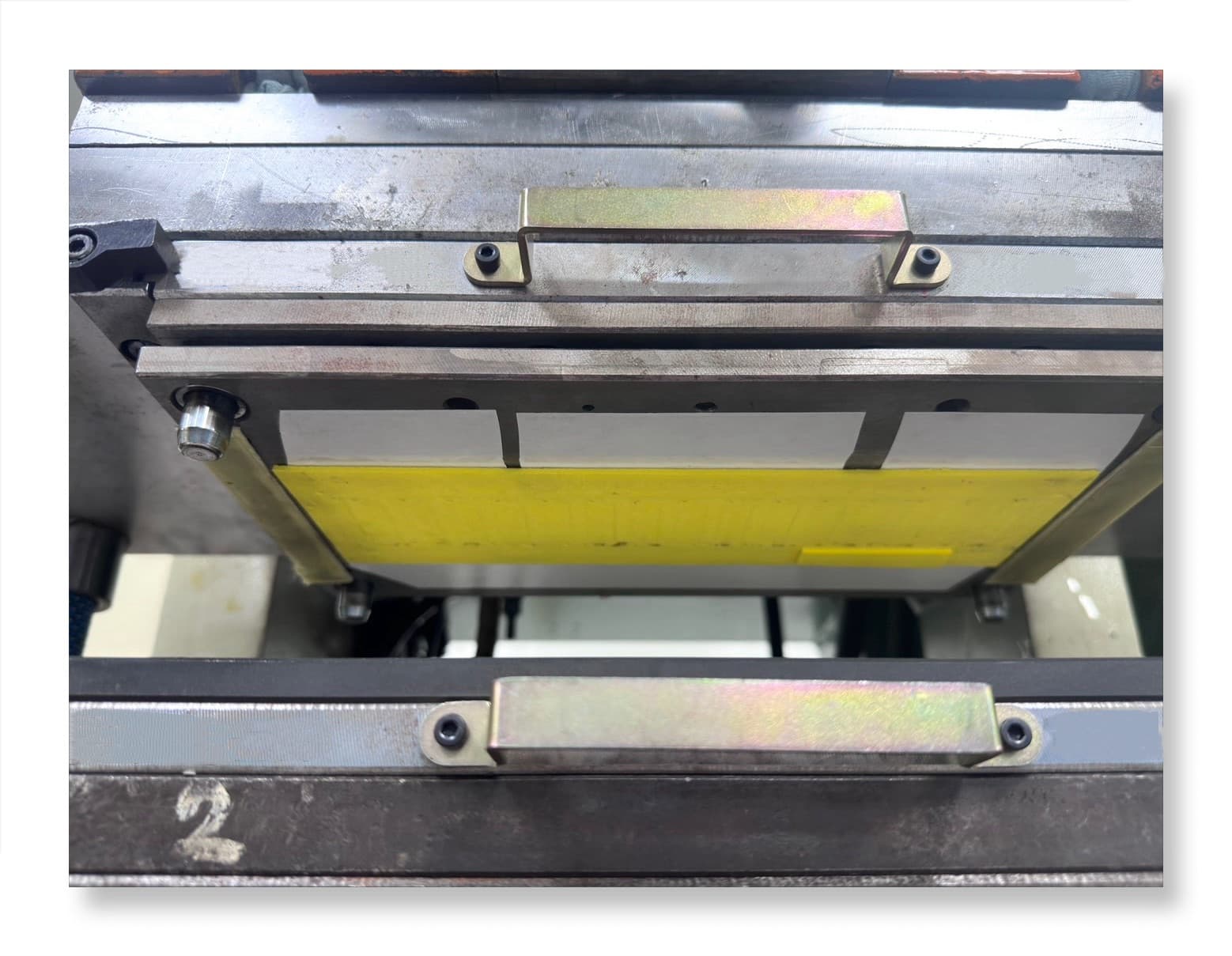

FPC Mold
FPC 軟板模具
專為上市電子大廠打造的高精密軟板沖切模具。
- —起模時間：3-5 天
- —模具孔徑：≧ ψ0.5mm
- —方孔加工：≧ 0.5×0.5mm
- —孔位公差：±0.02mm
- —衝裁次數保證：300-500K 次
SERVICES
服務項目
WHAT WE DO
從模具到副材料 一貫化製造，關鍵工序不外包
允騁的核心能力涵蓋 FPC 軟板模具、補強板與背光板模具、電子零件治具加工，以及 FPC 副材料供應。從線切割、細孔放電、CNC、沖床到 2.5D 影像量測，關鍵工序全部自製。
每一項都可獨立委託、獨立報價，從圖面到出貨一條龍，起模最快 3-5 天。
CORE SERVICES
四大服務內容

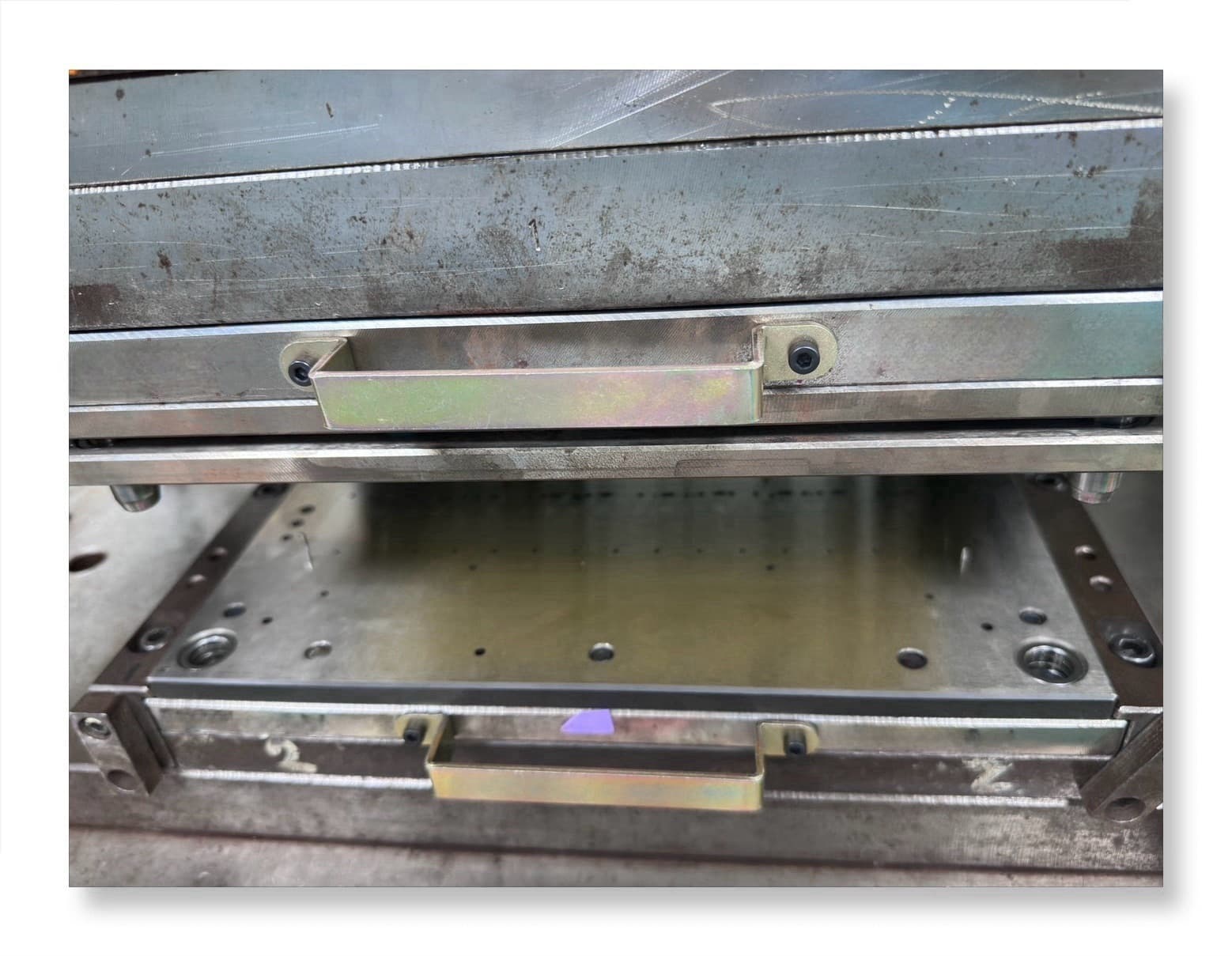

Reinforce & Backlight
補強板與背光板模具
頂級精密背光材料模具研發，提供客製化解決方案。
- —背光板／補強板模具設計
- —客製化排版優化
- —模具材料：DC53／SKD11／S50C
- —線割精度：一修四達 0.002-0.003mm

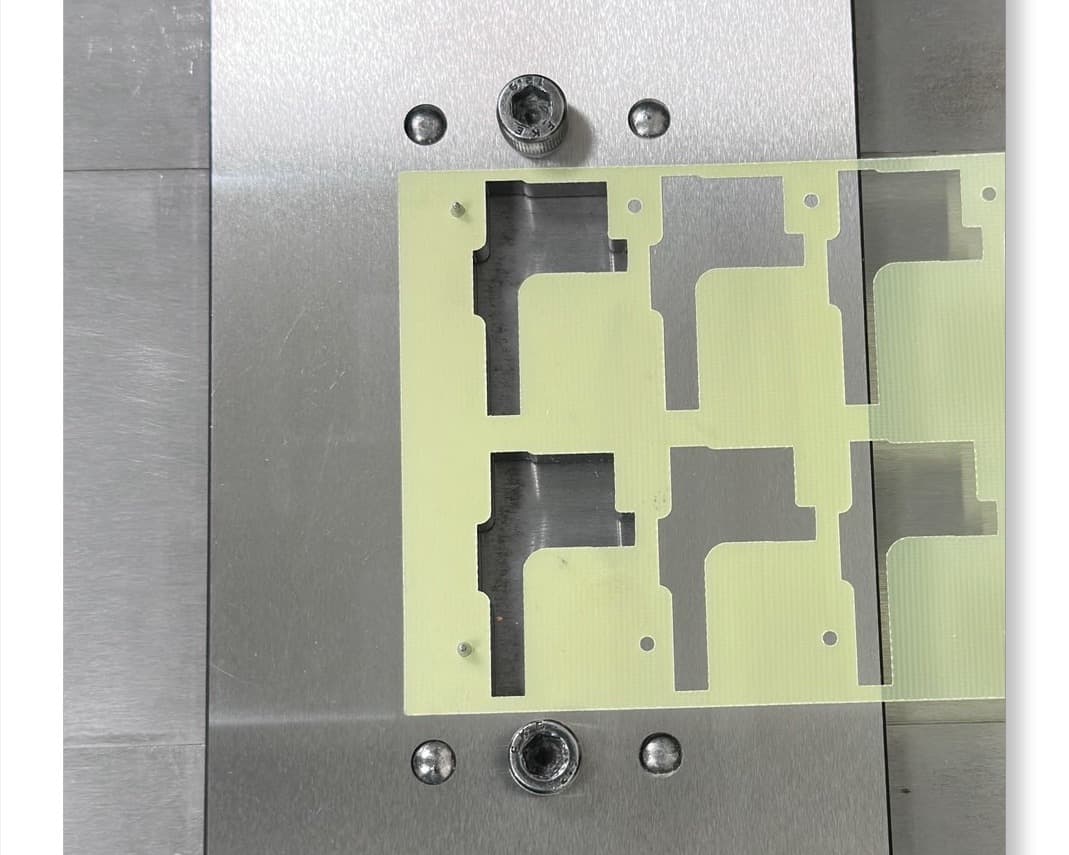

Jig Machining
電子零件治具加工
引進精密 CNC 自動化設備，優化製程、提升精確度。
- —CNC 精密加工
- —治具設計與製作
- —自動化製程整合
- —2.5D 影像量測全檢
Material Supply

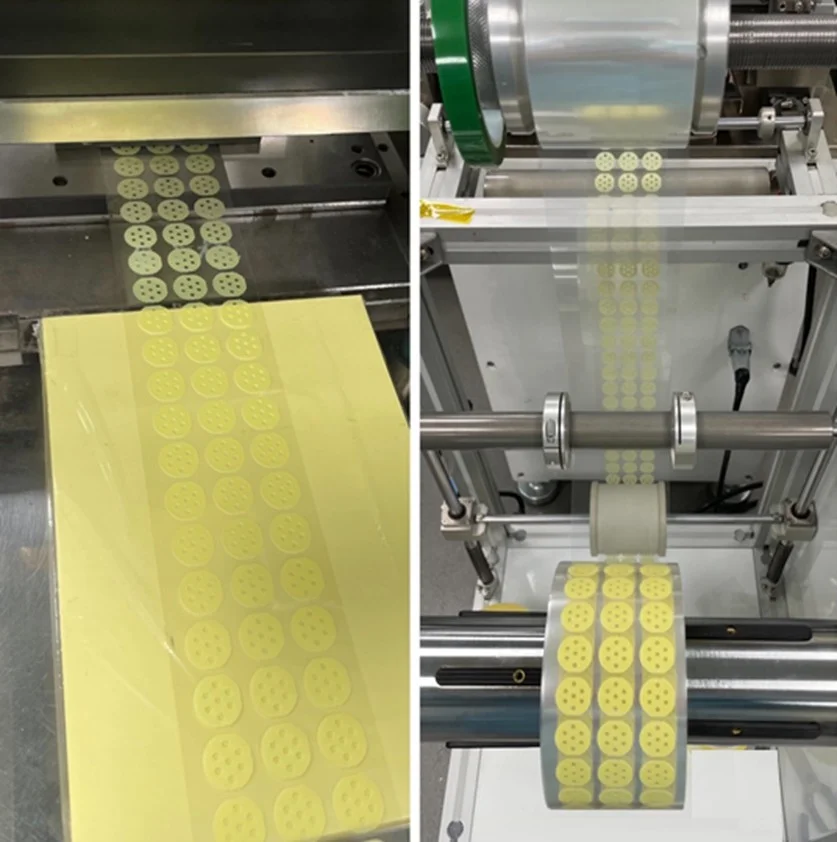

FPC 副材料供應
FR4、PI／PET 補強膠片、導電銀箔、SUS304 片料／捲料。
- —補強膠片：PI／PET
- —接著劑：感壓型／熱可塑型
- —補強板：FR4／SUS304
- —供料形式：片料／自動化捲料
HOW WE MAKE IT
模具製造流程
從客戶圖檔到出貨，關鍵工序全部自製，一貫化掌握品質與交期。
- 01
客戶圖檔確認
收到客戶 FPC 圖面與規格，工程團隊確認需求與可行性。
- 02
程式設計與排版
依圖面進行模具排版優化與加工程式設計。
- 03
材料準備
領料備料，選用 DC53／SKD11／S50C 等模具鋼。
- 04
線切割成型
日本 Sodick 線切割加工，一修四精度 0.002–0.003mm。
- 05
CNC 加工
CNC 銑床、細孔放電與精雕，完成模件自製。
- 06
精密研磨
平面磨床與大水磨床研磨，確保模件平整度。
- 07
組立試模
模具組立、試模與調校。
- 08
品保量測・出貨
2.5D 影像量測全檢，附 QA 報告後包裝出貨。
製程能力
CAPABILITY
加工能力
- 起模時間3–5 天
- 最小孔徑≧ ψ0.5mm
- 方孔加工能力≧ 0.5×0.5mm
- 圓孔間安全間距≧ 0.4mm
- 最小 R 角≧ 內 R0.1
- 孔位公差±0.02mm
- 定位孔到外形間距≧ 1.5mm
PRECISION
線割精度與衝切
- 一修二0.006–0.008mm
- 一修三0.004–0.006mm
- 一修四0.002–0.003mm
- 軟硬結合板衝切厚度≧ 0.5mm
- 衝鋼片模具衝切厚度< 0.4mm
- 半斷模具最小連接位1mm
MATERIAL
模具材料與壽命
- 模具材料DC53／SKD11／S50C／2347
- 選配材料可依客戶需求用 SKH-9
- 衝裁次數保證300–500K 次
EQUIPMENTS
設備介紹
一貫化自製產線，從線切、放電、加工、磨削到量測全程掌握，共 49 台精密機台。
線切割

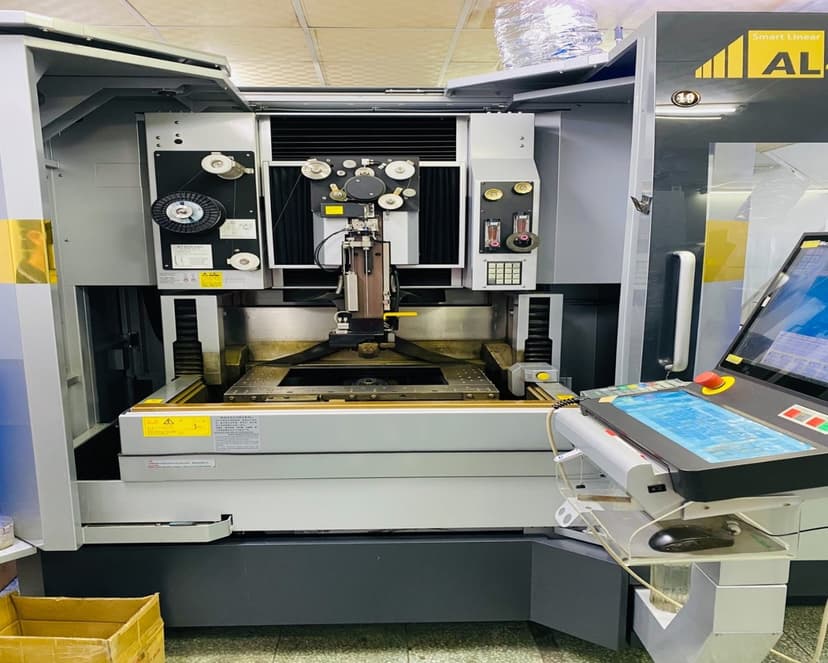

日本 Sodick 線切割加工機
高性能線切割 ×15 台，一修四精度 0.002–0.003mm。

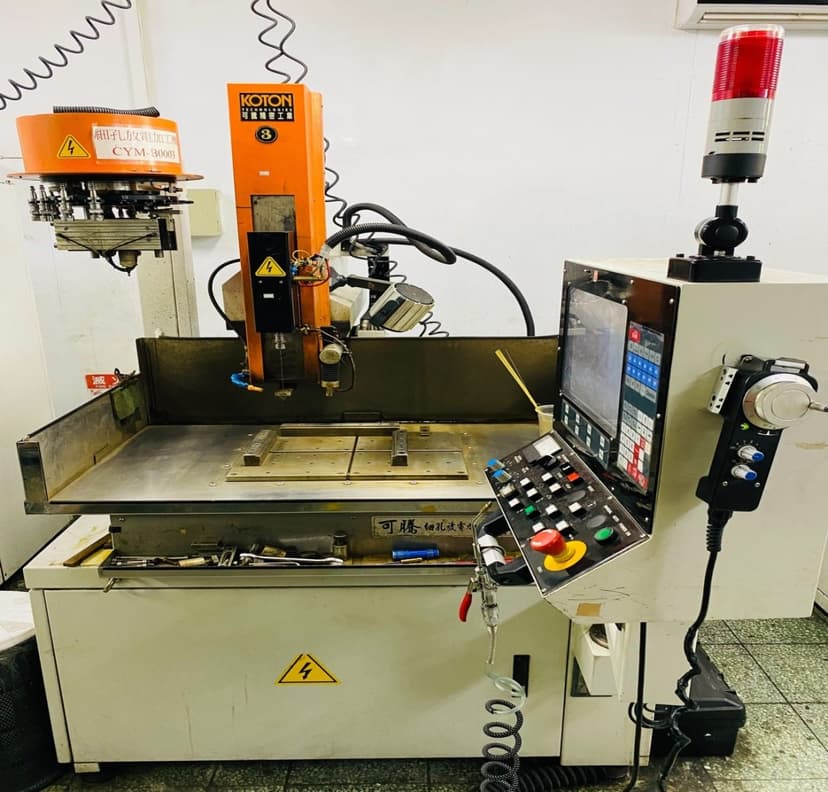

放電
CNC 細孔放電機
微細孔放電加工 ×3 台，加工微小孔徑。

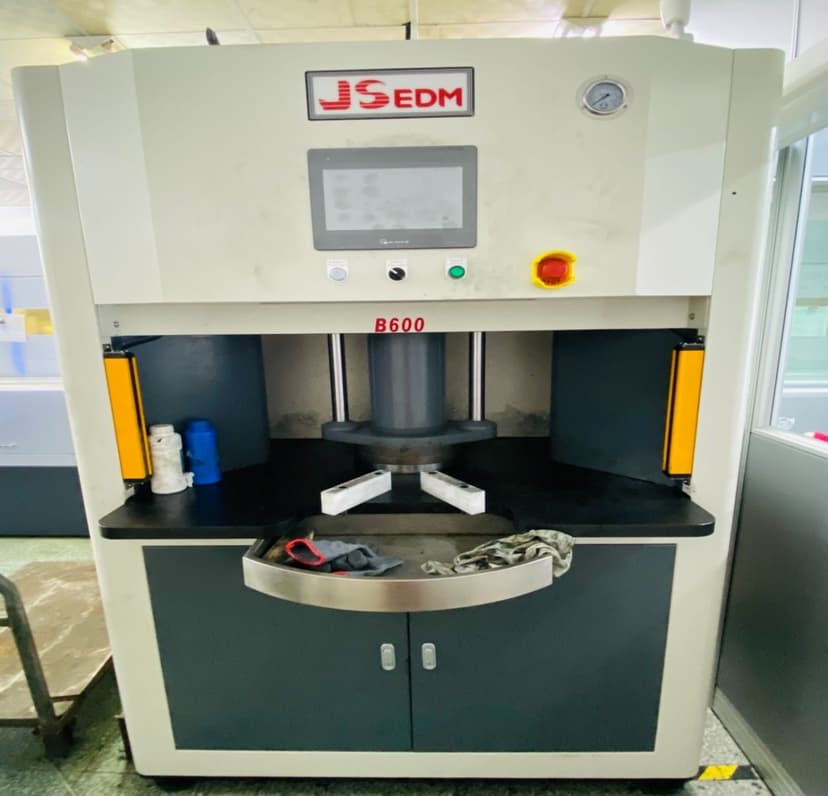

拋光
流體拋光機
×1 台，提升孔壁與模面光潔度。
精雕

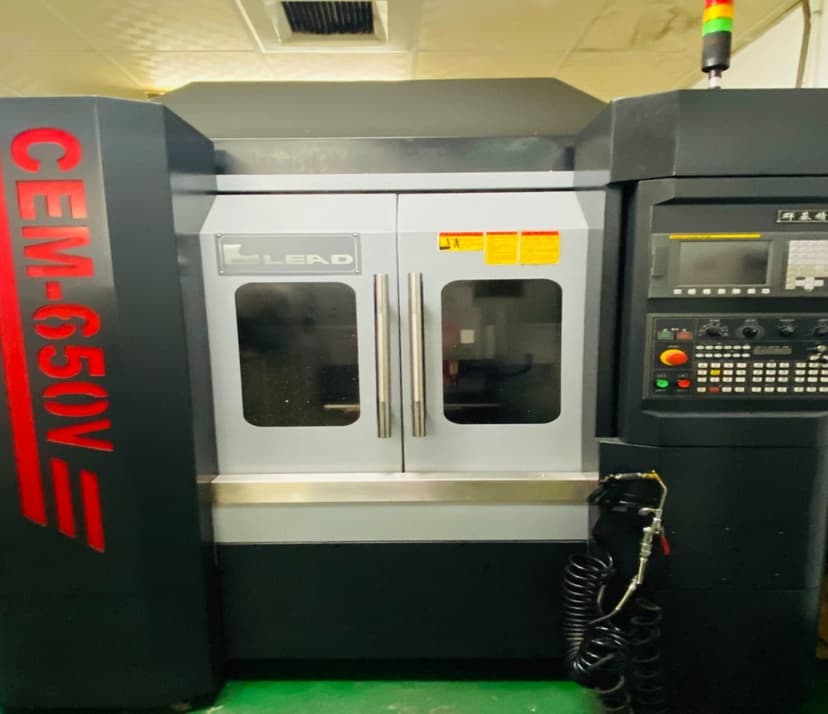

精雕機
×1 台，模件精雕成型。
CNC 加工

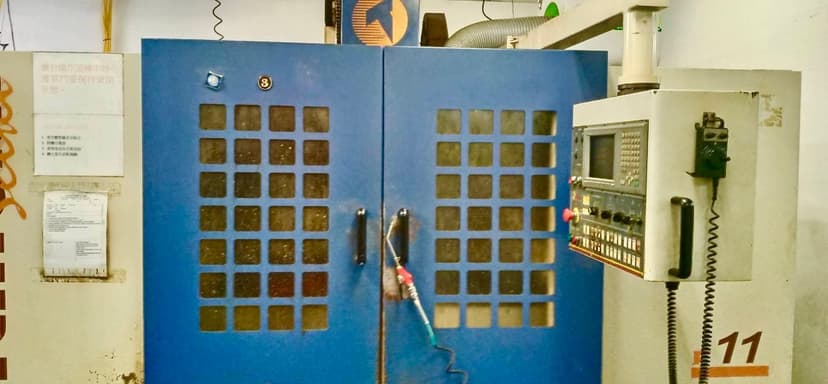

CNC 銑床
精密銑削 ×3 台，模件自製。

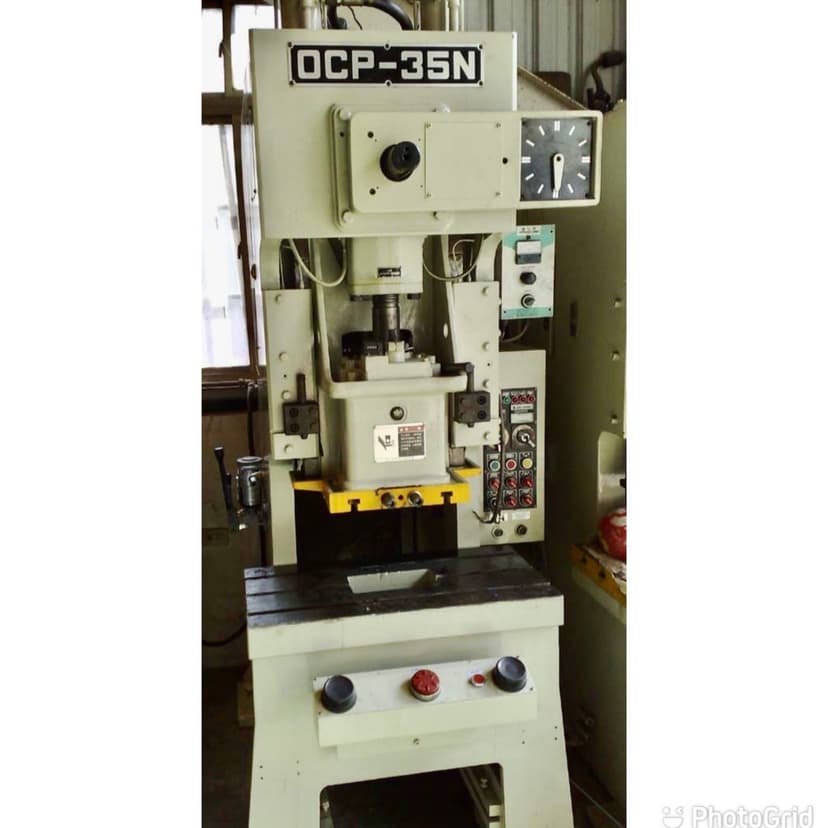

沖壓
精密沖床
沖壓成型 ×15 台，量產打拔與捲料自動化。
磨削

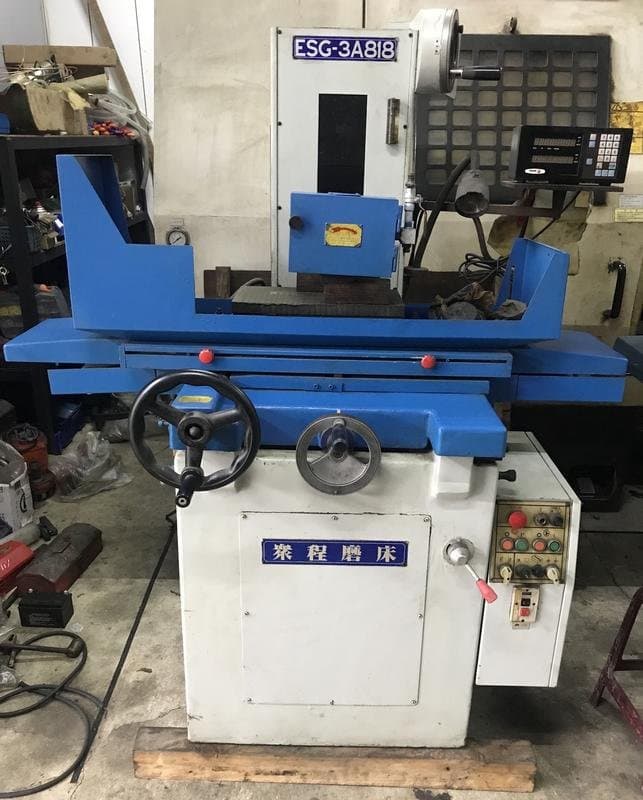

精密磨床
平面磨床 ×6 台，確保模件平整度。
磨削

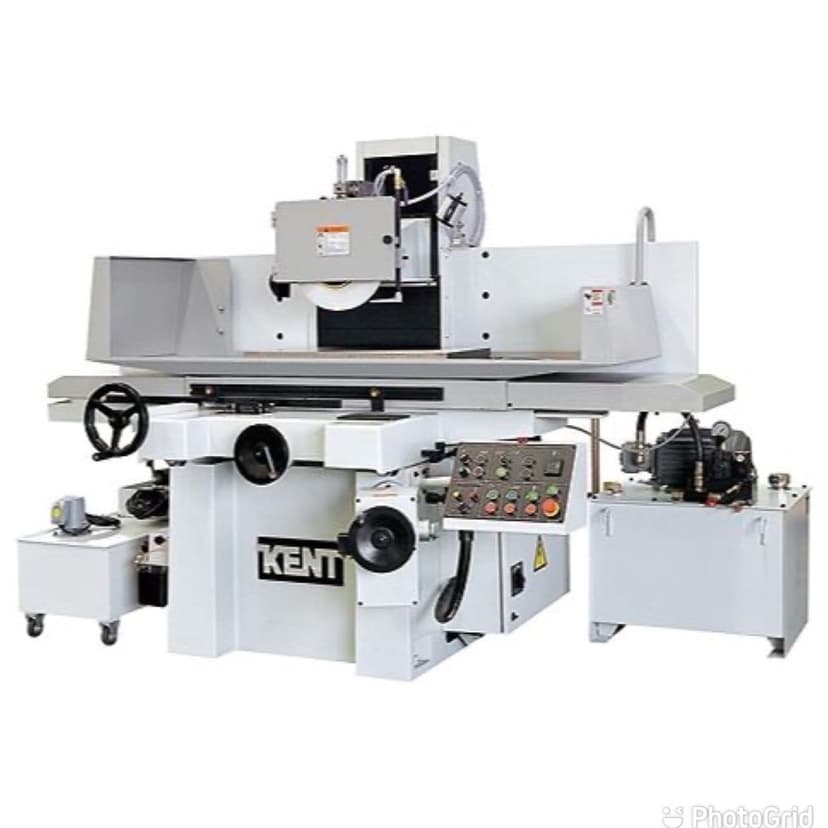

大水磨床
×3 台，大型模板研磨。

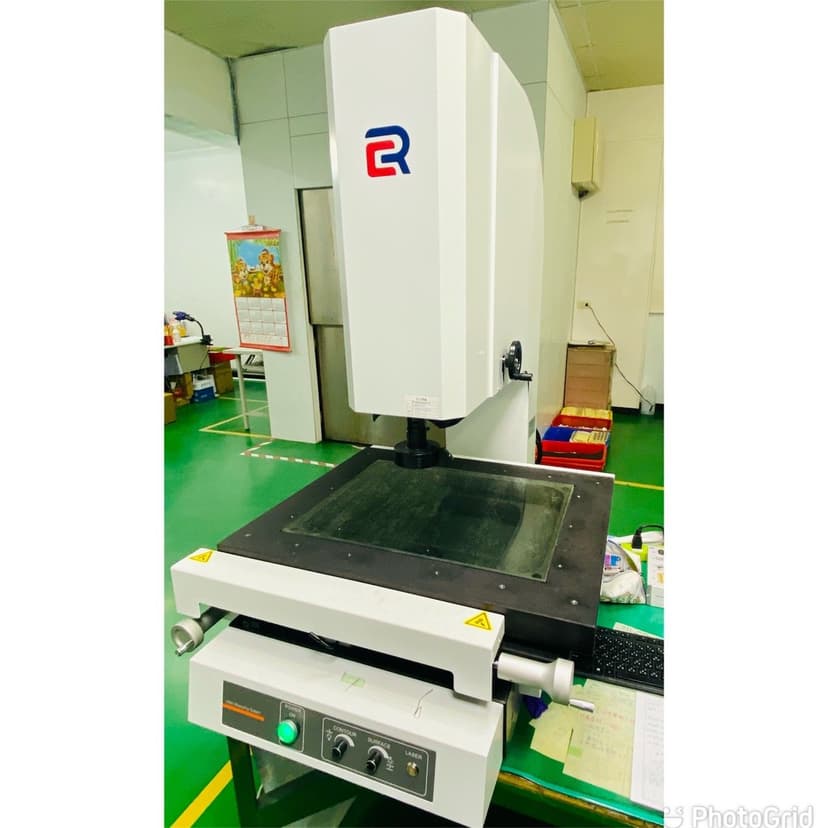

量測
2.5D 影像量測儀
尺寸全檢 ×2 台，每批附 QA 量測報告。
